全自动无人值守主扇不停风倒机系统

【全自动无人值守主扇不停风倒机系统】

系统简介

在高瓦斯煤矿的生产过程中，主通风机正常停风倒机的瓦斯超限事故极为常见。主通风机按照传统的“停风倒机”操作方式，备用风机采取冷备用方式，倒机时间过长或备用风机因为故障无法按预期启动，矿井通风在短时间内将失去作用，很容易引发瓦斯超限事故，威胁煤矿的安全生产。整个风机房的自动化控制程度低，需多人长期值守；人工操作容易发生误操作导致安全事故。

针对上述现实问题，我徐州中矿科光机电新技术有限公司联合中国矿业大学信控学院、机电学院共同研发了ZKKG-1型全自动无人值守主扇不停风倒机系统。该套系统功能多样、性能稳定，地提升了矿井通风工作的可靠性水平和智能化水平，已在平煤集团、山东能源、中煤能源、龙煤集团、同煤集团、冀中能源、淮北矿务局、贵州盘江局、山西晋煤集团、河南煤化焦煤集团等300多座煤矿风井使用，深受广大用户的一致好评！

该系统通风机热备用的思路，可以保证在主通风机倒机期间通风动力的持续供应，具有矿井主通风机不停风定时自动倒机、“一键式”人工操作倒机和判定通风机故障自动倒机的功能，通过检测及控制系统，逻辑控制快速开启或闭合自密式旋叶风门，实现通风机的快速切换，使倒机过程中对通风系统的影响由传统方式下的“系统停风”缩短为“风量波动”，故障状态下的倒机时间缩短，将原主扇通风机倒机时间由现在的五分钟以上甚至十分钟，缩短到四十秒左右甚至更短。本系统的出现，使得主扇通风机倒机这个薄弱环节得到了有效改善，对矿井的生产有着巨大的意义。

系统工作原理

ZKKG-Ⅰ型全自动无人值守主扇不停风倒机系统倒机过程

ZKKG-1型全自动无人值守主扇不停风倒机系统由不停风倒机监测监控系统和不停风倒机风门系统组成。两个子系统通过控制系统结合起来，实现相互通讯和反馈，实现系统的自动化、智能化操控，实现不停风倒机、“一键式”操作倒机和自动识别运行通风机故障的自动倒机功能。

该套系统新增设立式旋叶风门和水平测试风门，借助多风门的可控联动运行实现

通风动力不停止状态下的快速、平稳、自动倒机、本系统详细倒机步骤如下：

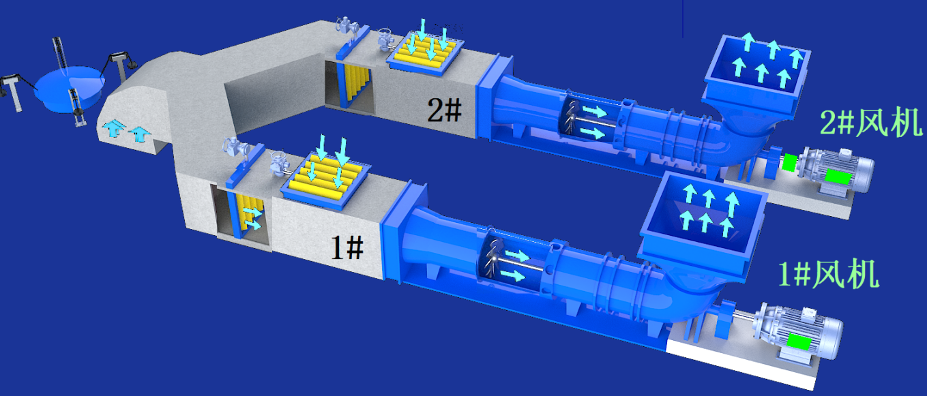

☞ 倒机第一步如图1所示：2号风机正常运转中，打开1号水平对空短路风门，开启备用1号风机。（此时1号风机处于空运转状态，所谓空运转是指风流从水平短路百叶窗进，出风口出，实现开机前热备用）。

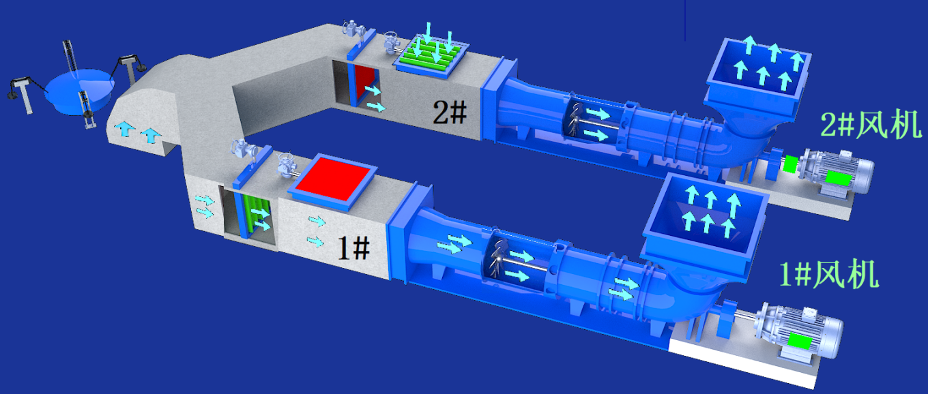

 倒机第二步如图2所示：经检查（专家系统自检）备用风机1号运转正常后，打开2号水平对空短路风门，关闭2号立式挂网风门，使原运行风机2号过渡到空运转状态。打开已运转备用1号旁的1号立式挂网风门，同时关闭1号水平对空短路风门，（多风门联动存在一定的逻辑关系，根据现场实际工况编制控制程序）使之过渡到正常带井下通风网络运转状态。

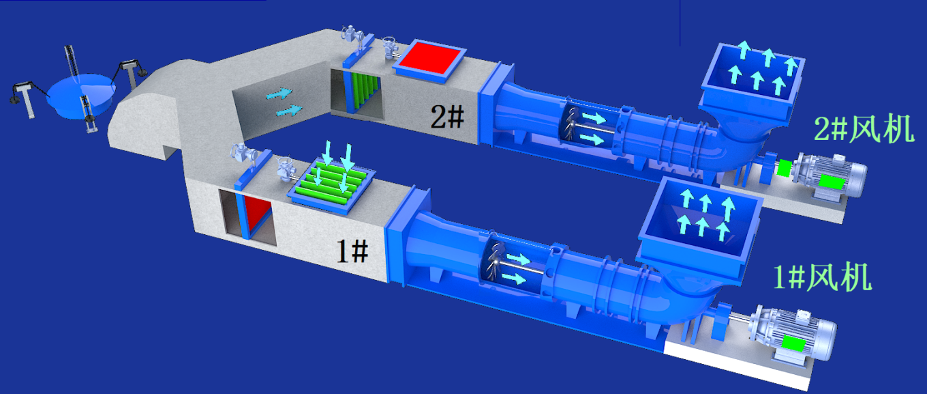

倒机第三步如图3所示：1号立式挂网风门完全开启，1号水平对空风门完全关闭，实现1号主扇挂网运行；2号立式挂网风门完全关闭，2号水平对空风门完全开启，热备用5分钟后，2号主扇停机，完成不停风倒机
