不停风倒机无人值守监测监控系统

不停风倒机无人值守监测监控系统

系统简介

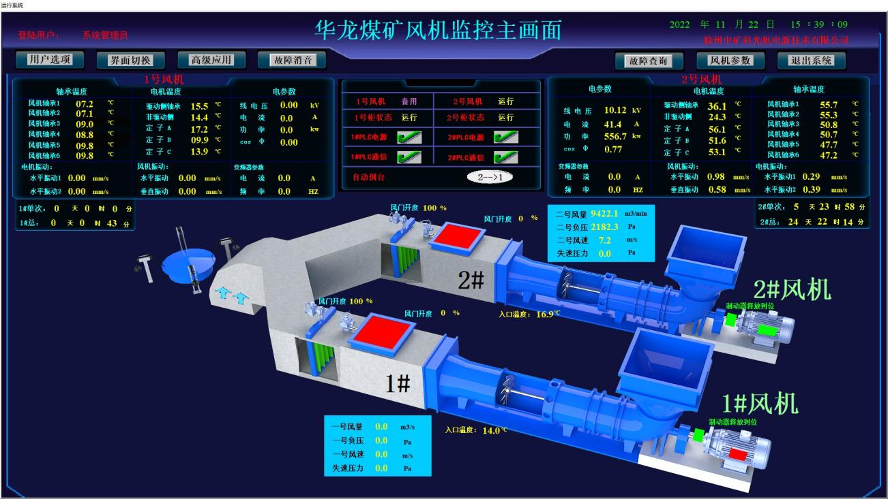

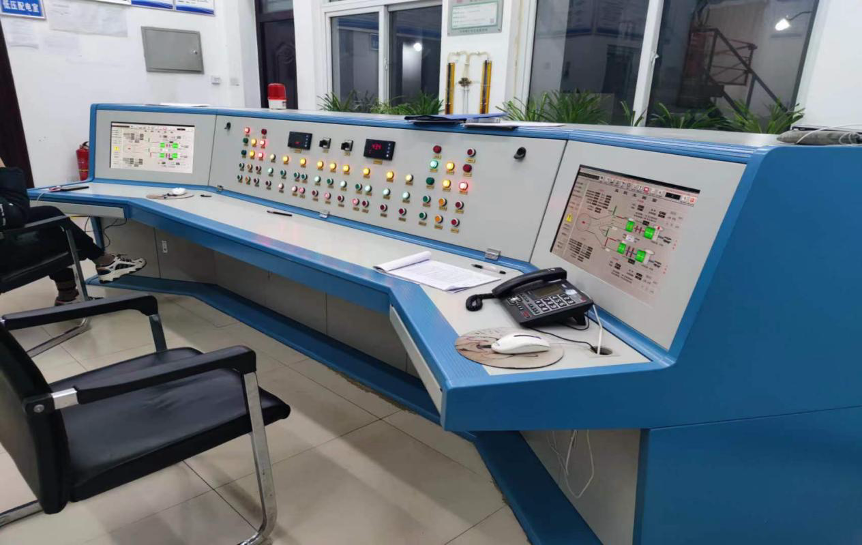

该监控系统是整套不停风倒机系统的“大脑”，主要包含上位机、操作平台、PLC控制柜、传感（变送）器、信号测取装置、通讯装置、视频监控系统及相应的监测与控制软件等。系统融合监测控制技术、传感器技术、信号处理技术、可编程控制技术、故障智能诊断技术实现对主通风机及附属设备运行状态、性能参数的实

时在线动态监测功能；实现对主通风机及其附属设备的起停控制及保护；实现一键式不停风自动倒机和一键反风功能；实现主扇故障自动判别功能及无人值守功能。

系统配置及功能

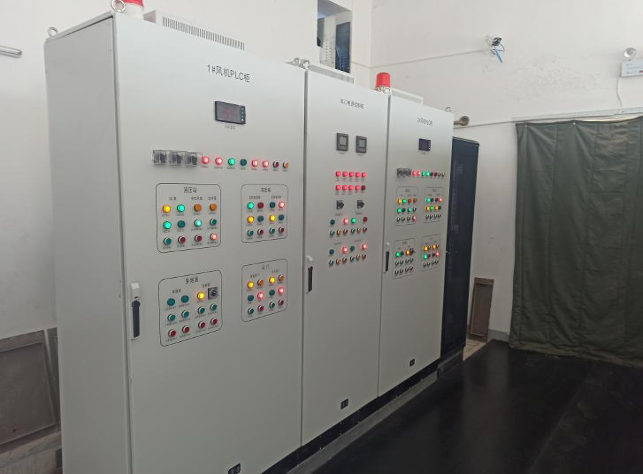

☛ 采用高可靠性的西门子PLC S7-1500，对风机、风门、变频器及各类传感器等信号进行采集和控制。

☛ PLC配置标准通讯接口MODBUS RTU，通过标准通讯接口与智能电力仪表、高压通讯管理机等连接。

☛ PLC配置以太网通讯模块，能通过工业以太网通讯协议，RJ45接口，与矿井综合自动化控制网络联网，上传通风机监控参数，并能支持远程编程和远程诊断，实现主通风机远程监控、无人值守。

☛ PLC程序控制功能包括，风机的自动起停、自动倒换、备用变频投切和“反风”运行等顺序控制功能和风量的自动调节功能等，实现在两台风机停止情况下可一键启动任意一台风机，可实现一键反风功能。

☛ 监控系统能根据生产现场的实际运行情况开放负压、风量等显示数值等参数的在线设置功能，可根据管理需求进行风量、负压、电压、温度、振动位移等报警上、下限设置。到一级限值时，控制系统应发出报警，到第二级设置时，控制系统应发出报警并停机，同时启动故障自动倒机系统。

☛ 监控系统具有传感器信号断线、网络信号断线、PLC及其I/O模块故障的监测、报警功能。

☛ 自动调节控制程序具有倒换风机预警、定时反风预告、定时维护等程序。

☛ 通风机状态实时动态检测。监控系统在每套通风机设置风量传感器、负压传感器、温度传感器、振动传感器。同时，PLC设置温度巡检仪对通风机主电机定子绕组及轴承、通风机轴承等温度进行实时监测。

☛ 对风门的远方/就地、开到位、关到位、开度等状态以及风门之间的联锁状态进行监测，并作相应的控制，实现对防爆门自动化操作控制及监控其反馈信号，实现集控系统对防爆门的监控。

☛ 实现对风机的起停控制，并监测其运行状态、轻重故障；监测风机扇叶执行器的位置及状态，并远程控制，监控风机喘振信号，当出现喘振时，自动降低频率，避开喘振区域。

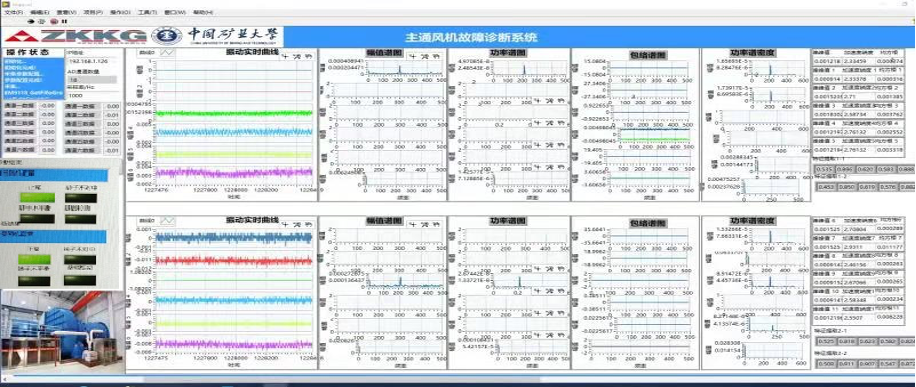

☛ 建立专家故障诊断系统，控制系统自动对风机电气故障进行报警，预先报警、直至做出相应的控制，确保风机运转；故障信号的显示明显，且声光具备；只有故障排除后或人工复位后，故障信号才能消失。

☛ 可实现手机APP远程监视风机各项参数，及实现远程维护。

系统特点

☛ 具备无人值守和“一键式”不停风自动倒机，实现了完全自动化和智能化控制。

☛ 基于通风机倒机前热备用的倒机模式，使倒机过程对通风系统的影响由原来的5～6分钟系统停风缩短为一分钟以内的风量波动，消除了由于系统停风造成的井下瓦斯积聚的安全隐患，实现了通风动力的持续供应状态下两台主通风机的自动切换控制。

☛ 监控系统实现双PLC热备和双工控机热备，采用冗余技术可靠性大大提升。

☛ 在线式不间断电源和多级防雷模块，供电可靠性大幅提升。

☛ 建立专家故障诊断系统，当风机运行出现不正常状态时，能进行正确判断，并输出报警信号和自动诊断结论。

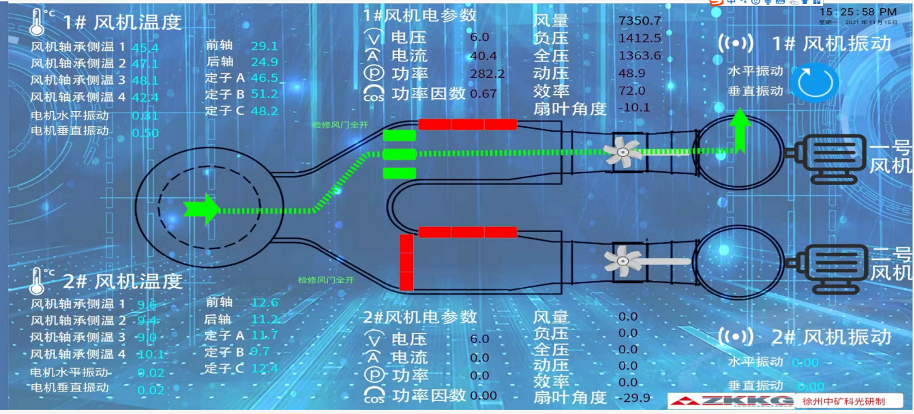

手机APP监视主界面
