摘要
罐笼罐帘门大多数使用的是上下滑动栏杆式罐帘门。结构是在罐笼进出口两边各固定一圆钢作为罐帘门限位升降的滑道，罐笼罐帘门用圆钢作为横杆，每根横杆两端均焊接圆形套管，横杆之间用两根铁链焊接，形成间距相等的横杆，罐帘门能封闭罐笼进出口，打开时用固定在罐笼上的吊钩固定。
产品介绍
罐笼罐帘门大多数使用的是上下滑动栏杆式罐帘门。结构是在罐笼进出口两边各固定一圆钢作为罐帘门限位升降的滑道，罐笼罐帘门用圆钢作为横杆，每根横杆两端均焊接圆形套管，横杆之间用两根铁链焊接，形成间距相等的横杆，罐帘门能封闭罐笼进出口，打开时用固定在罐笼上的吊钩固定。采用人工打开和关闭的方式操作罐帘门，打开时，由于掌握不好平衡，再加上罐帘门为增加强度而增加了自重，导致打开罐帘门困难，而且频繁操作，工人劳动强度大。
1.产品简介
鉴于传统的人工开启式罐笼罐帘门在实际应用中存在诸多弊端，特研发新型自动罐帘门，以链齿链条机构作为罐帘门的执行机构，以罐笼内集中电源作为动力系统，实现罐帘门电动化、自动化驱动控制。以无线感应充电模块作为整个系统的动力源，利用无线感应充放电技术，在罐笼静止状态和休止状态实现对储能模块的有效充电，确保储能模块在任何时候都具有足够的、可以维持设备正常工作的电量。储能模块由蓄电池及整流保护电路构成，储能模块驱动直流电机带动罐帘门上的链条传动机构运动，进而实现罐帘门的自动启闭。无线通讯模块能够实时的将罐笼内的罐笼门情况传输到***处理器。

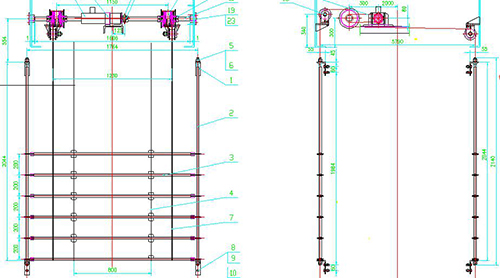

图1结构示意图

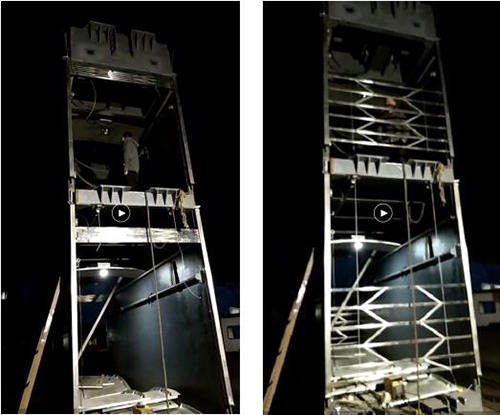

图2 试制样品实物图

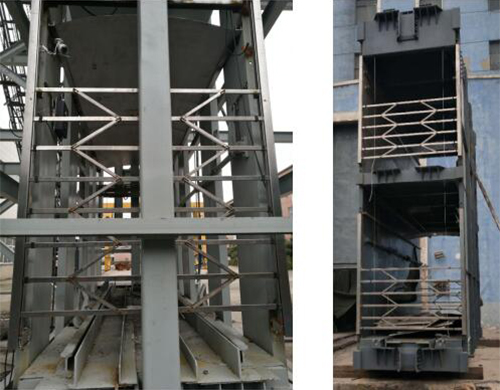

图3 现场实物图

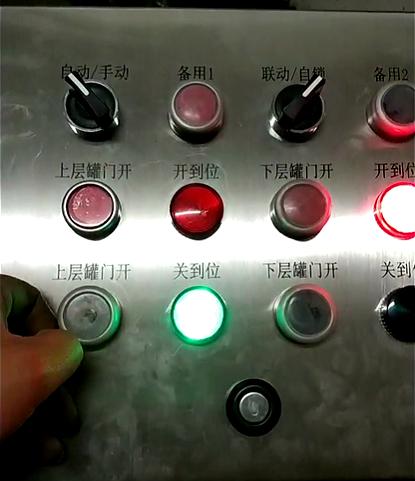

图4 现场就地控制台实物图
2.优越性
①.罐帘门的启闭由人工操作变为电机驱动自动运行，减少了人工操作的时间，提高了提运效率；
②.储能模块由蓄电池及整流保护电路构成，储能模块驱动直流电机带动罐帘门运动，动力充沛且供电稳定；
③.通讯模块能够实时将罐笼内的罐帘门位置信号传输到***处理器，实现对罐帘门运行状态和位置状态的实时监控；
④.罐帘门采用***不锈钢方钢制作，在井筒恶劣工况环境下长期使用不会发生锈蚀、卡塞现象，运行平稳、强度可靠、外形美观大方；
⑤.罐帘门兼有自动启动和手动启动两种启动模式，手动模式可在自动启动故障状态下实现罐帘门的顺利启闭；
⑥.罐帘门具有多重保护功能，电气保护可以通过信号互锁避免误操作发生，机械保护可以确保罐帘门完全打开和可靠关闭，也可以避免罐内物件对罐帘门的冲撞破坏。
