矿井多水平提升用液压折叠式补偿罐道

矿井多水平提升用液压折叠式补偿罐道能够实现提升容器在中间水平的平稳承接，解决了矿车掉道以及下大件、进出矿车时提升容器上下移动大的问题同时也为提升容器安全、高速、平稳通过中间水平提供了保障，切实做到了安全***提升。

  产品简介

  矿井多水平提升用液压折叠式补偿罐道能够实现提升容器在中间水平的平稳承接，解决了矿车掉道以及下大件、进出矿车时提升容器上下移动大的问题同时也为提升容器安全、高速、平稳通过中间水平提供了保障，切实做到了安全***提升。本项目涉及的矿井多水平提升用液压折叠式补偿罐道，主要面向国内采用多水平工作的煤矿，既适用于新建矿井，也可用于老矿井改造，应用领域较为广阔。

  产品特点

一、平稳可靠、性能稳定

矿井多水平提升用液压折叠式补偿罐道在需要动作时可以迅速准确的完成各项动作指令，使得矿车和物料能够顺利的进出提升容器完成提升任务；在不需要动作时，可以与井筒罐道融为一体，对提升容器起导向作用。

二、“人”字形安全门特殊设计

“人”字形安全门开启灵活，不妨碍长材料及设备入罐，与补偿罐道协调动作，能方便进行各项作业活动。

三、双保险液压系统

液压系统为补偿罐道、“人”字形安全门提供动力，同时也是动作执行机构。采用一箱双机集中控制模式，双泵双电机，一路工作，一路备用，多重保护措施预防过载，并且配备整体集成块，使得该系统具有调速控制功能。

四、完备的电控系统，集中监控

①．实现与提升信号系统的闭锁；

②．电控系统具备自动、手动、点动三种控制方式；

③．电控系统各功能之间具备互锁功能；

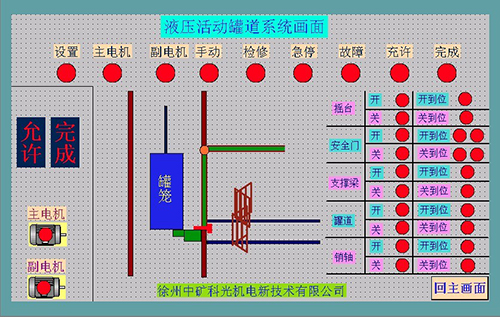

④．电控系统具备模拟显示功能、自动检测功能、故障报警功能。

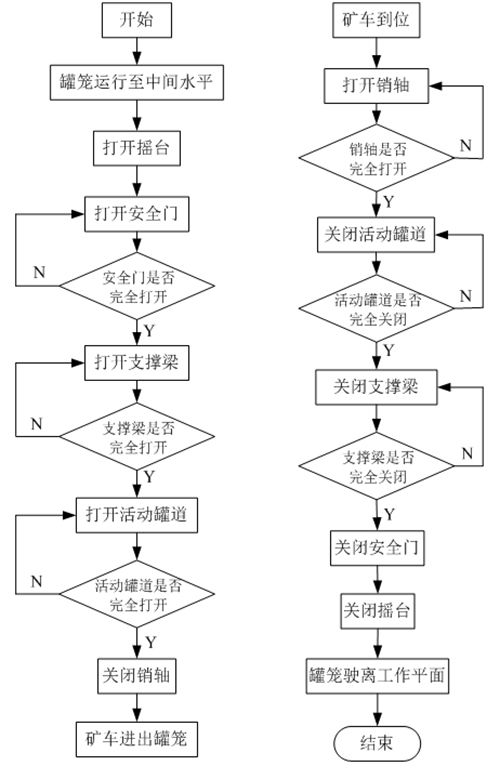

液压折叠式补偿罐道工作原理

工作步骤一

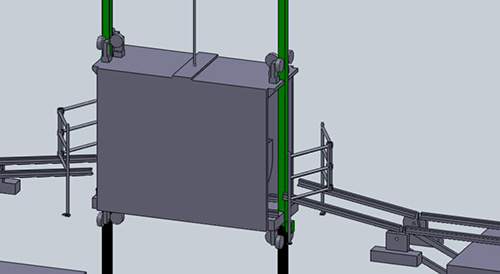

提升容器抵达中间水平车场的初始状态，此时提升容器已经停靠到位，补偿罐道处于闭合状态，由支撑梁将补偿罐道与组合罐道连接为整体，摇台处于关闭状态，安全门也处于关闭状态，矿车停靠在车场轨道上。此时，系统会自动检测各个设备的工作状态，当各设备的工作状态满足要求时，便可通过操控台控制设备的下一步动作。

工作步骤二

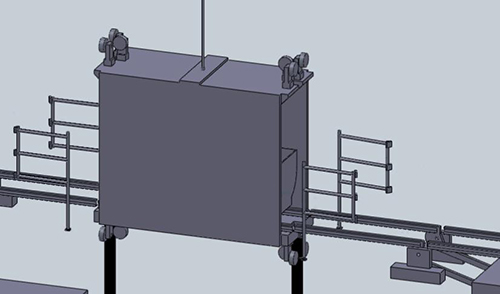

液压补偿罐道的中间运行状态，此时摇台已经打开实现与提升容器中轨道的对接，人字形安全门也已完全打开，连接补偿罐道和组合罐道的支撑梁也已打开，补偿罐道正处于打开过程中。

工作步骤三

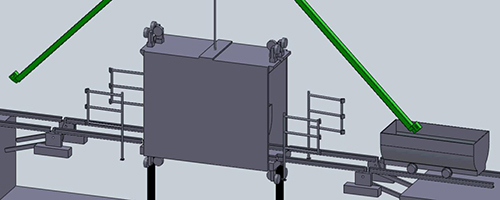

补偿罐道完全打开之后矿车进出提升容器的工作状态，此时液压补偿罐道已经完全打开，如果摇台、安全门、补偿罐道都显示到位，则提升容器内的矿车可以通过左侧摇台轨道驶离提升容器，车场内的矿车可以通过右侧摇台轨道驶入提升容器内，从而实现矿车在中间水平的装卸载工作。

工作步骤四

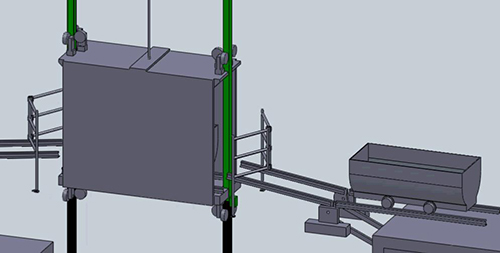

矿车装卸载工作结束后，补偿罐道、支撑梁、安全门和摇台依次关闭，待上述设备都显示关闭到位后，即可发送相应信号提示提升容器可以驶离中间水平的车场了，从而完成该套液压补偿罐道的一个工作循环。
